À quoi sert une pompe de relevage ?

Une pompe de relevage transporte une eau qui ne peut pas rejoindre son point de rejet par la pente naturelle disponible. Les eaux arrivent par gravité dans une cuve, un niveau commande le démarrage et la pompe les pousse dans une conduite de refoulement. Le cycle s’arrête au niveau prévu.

Le poste de relevage est un ensemble : cuve, pompe, commande de niveau, tuyaux, clapet, vannes, ventilation, alimentation et éventuellement alarme. Une pompe en bon état peut mal fonctionner si le flotteur est coincé, le clapet défaillant ou la conduite inadaptée.

Une fosse de relevage n’est pas une fosse septique

La cuve de relevage collecte temporairement les eaux pour les pomper. Elle n’est pas, à elle seule, un dispositif de traitement. Il faut identifier si la pompe reçoit des eaux brutes, des eaux après traitement ou des eaux pluviales.

Une pompe vide-cave n’est pas une pompe de WC

Une pompe prévue pour des eaux de drainage peu chargées n’est pas automatiquement adaptée aux matières fécales. Le terme commercial « eaux chargées » ne suffit pas : il faut lire l’usage autorisé de la référence exacte.

Le fabricant Grundfos distingue les eaux de drainage, de pluie, grises et noires pour orienter le choix de la pompe.

CE QUI TOMBE DANS LA FOSSE COMPTE AUTANT QUE LA PUISSANCE

Quelles eaux et quelles matières arrivent dans votre cuve ?

Avant de parler de marque ou de watts, listez les équipements raccordés. Les matières ne restent pas toutes en suspension : certaines flottent, d’autres se déposent et d’autres s’enroulent autour d’une roue ou immobilisent le flotteur.

OrigineCe que le poste peut recevoirÀ vérifier
Lavabo, douche, buanderieEaux grises, savon, cheveux, fibres textiles ; parfois eau chaude.Usage autorisé, température et tolérance aux fibres selon la pompe.
WCEaux-vannes, matières fécales et papier toilette utilisé normalement.Pompe et station explicitement prévues pour ces effluents.
Cuisine et restaurationRésidus, graisses et effluents pouvant être chauds.Prétraitement nécessaire, température, entretien et compatibilité du matériel.
Avaloirs, parking, ruissellementEau de pluie, sable, feuilles et petits débris selon les collectes.Gestion des sédiments, débit de pointe et filière de rejet autorisée.
Sortie d’un dispositif d’assainissementEffluent dont la qualité dépend de la filière et de son fonctionnement.Point exact de pompage, notice de la filière et liquide réellement admis.

Les principales matières à surveiller

Lingettes, chiffons, protections

Les déchets fibreux peuvent former des amas ou s’enrouler dans la pompe. Un passage libre annoncé de 50 mm n’est pas une autorisation à jeter une lingette. Un broyeur n’est pas une poubelle universelle.

Graisses et croûtes flottantes

Elles peuvent se déposer sur les équipements ou gêner une commande de niveau. En cuisine professionnelle, la question du séparateur et de son entretien doit être traitée avec celle du poste, selon l’installation.

Sable, gravier et gravats

Ils peuvent s’accumuler au fond et user des composants. La capacité à laisser passer un solide n’équivaut pas à une résistance illimitée à l’abrasion. Une pompe de drainage ne transforme pas une cuve en bac à gravats.

Objets solides

Jouets, emballages et morceaux de plastique peuvent bloquer une roue, un clapet ou une conduite. Leur présence ne se résout pas toujours par une pompe plus puissante.

Cheveux et fibres

Une petite quantité de matières dissoutes et un amas fibreux sont deux situations différentes. Le choix de l’hydraulique et les conditions d’entretien comptent.

Produits et eaux particulières

Solvants, hydrocarbures, produits agressifs, eaux salées ou températures élevées demandent une compatibilité explicite et une filière adaptée. N’assimilez pas une pompe de relevage domestique à une pompe pour tous liquides.

La FAQ SFA rappelle notamment les déchets à exclure des systèmes de broyage. Les déchets inadaptés doivent être écartés à la source. Selon le réseau, un traitement en amont peut être nécessaire, mais il doit rester accessible pour l’entretien et ne pas créer un obstacle improvisé sur l’arrivée.

Comment s’organise un poste de relevage ?

Le schéma présente les fonctions à prévoir. Ce n’est pas un plan d’exécution : la cuve, la ventilation, la protection contre les retours d’eau et le rejet doivent être étudiés selon la notice et la configuration.

Composants d’un poste de relevageArrivée, cuve, pompe, commande, ventilation, clapet, vanne et refoulement. Le schéma ne donne pas un plan de pose.Schéma de principe : un poste à une pompeArrivée gravitaireVentilationPompeClapet antiretourVanne d’isolementRefoulement vers rejetCommande de niveauNiveau haut / alarme à prévoirCoffret / alarmeselon le posteAccès, raccordements et protection contre le reflux à étudier. Schéma non coté.
ÉlémentSon rôleErreur à éviter
Arrivée gravitaireAmener les eaux dans le poste.Confondre les arrivées EU et EP, ou diriger un jet sur le flotteur.
Pompe et hydrauliqueTransporter les effluents au débit et à la HMT utiles.Sélectionner uniquement selon la puissance moteur.
Commande de niveauDéclencher et arrêter au bon niveau.Flotteur coincé contre la paroi, câbles ou dépôts.
Clapet antiretourLimiter le retour de la colonne d’eau après l’arrêt.Clapet inversé, bloqué ou inaccessible pour l’entretien.
Vanne d’isolementPermettre une intervention sur la branche prévue.Vanne fermée pendant le fonctionnement ou absence d’accès.
VentilationGérer les échanges d’air et les gaz selon le poste.La supprimer parce que le couvercle semble étanche.
Alarme de niveau hautSignaler une situation anormale avant un débordement, si le système le permet.La confondre avec une capacité de pompage de secours.
Accès de maintenanceRetirer et entretenir la pompe avec les moyens prévus.Enterrer le couvercle ou tirer la pompe par son câble électrique.

Les composants et commandes de niveau décrits par Grundfos illustrent l’importance de l’ensemble du poste.

Trois exemples de montage

Poste compact intérieur

Cuve fermée et équipement complet destiné aux appareils autorisés par le fabricant. Vérifier température, ventilation, accès et protection contre le reflux. Une arrivée de pluie n’est pas à ajouter simplement parce qu’il reste un piquage disponible.

Poste enterré à une pompe

Arrivées, cuve et refoulement sont définis avec le terrassement. Le volume utile, l’accessibilité, les conditions de sol et l’éventuelle présence d’eau autour de la cuve font partie de l’étude. Le couvercle doit convenir aux charges réelles à cet endroit.

Poste à deux pompes sur guidage

Le guidage et l’accouplement permettent la maintenance selon la conception. Chaque branche dispose des organes appropriés. Le coffret peut gérer alternance, secours ou marche parallèle ; ces trois fonctions ne sont pas interchangeables.

HAUTEUR, DISTANCE, DIAMÈTRE : TROIS INFORMATIONS DIFFÉRENTES

Quelle hauteur une pompe peut-elle pousser ? Quelle longueur peut-elle refouler ?

1. La hauteur géométrique : la différence de niveau à franchir

Pour les exemples de cette page, la cuve et le point de rejet sont à la pression atmosphérique. La hauteur géométrique est la différence d’altitude entre le niveau d’eau retenu dans la cuve et le niveau du rejet considéré. Le niveau dans la cuve variant pendant le cycle, on examine le cas défavorable.

La profondeur du fond de fosse n’est donc pas automatiquement la hauteur de relevage. Un raccordement plus haut, une boucle ou un point haut dans le tracé doivent être étudiés, notamment au démarrage et en matière de protection contre le reflux.

2. La longueur : une résistance liée au frottement

Un tuyau horizontal ne représente pas une hauteur à soulever mètre pour mètre, mais l’eau y rencontre une résistance. Cette perte dépend de la longueur, du débit, du diamètre intérieur, du matériau et de l’état de la conduite.

Il n’existe pas de conversion universelle « 1 mètre vertical = 10 mètres horizontaux ». Deux tuyaux de même longueur peuvent demander des hauteurs manométriques très différentes.

3. Les accessoires : coudes, clapet, vanne, raccords

Ils créent des pertes supplémentaires, dites singulières. Le nombre et la géométrie des coudes comptent, comme la référence du clapet. Remplacer une pompe sans examiner un clapet bloqué ou une réduction de tuyau peut laisser le problème intact.

HMT : la hauteur manométrique totale

Pour le cas simplifié de nos exemples : HMT = hauteur géométrique + pertes dans le tuyau + pertes dans les accessoires.

Les termes sont exprimés en mètres de colonne d’eau. Un rejet sous pression ou une autre configuration impose de compléter le calcul. Le calcul hydraulique sert ensuite à examiner la courbe de la pompe au débit requis.

Pourquoi le diamètre change fortement le résultat

Voici trois calculs comparatifs pour un même débit supposé de 6 m³/h, une hauteur géométrique de 3 m et une conduite de 60 m. Les diamètres indiqués sont des diamètres intérieurs fictifs, pas des diamètres nominaux à acheter.

Diamètre intérieur fictifPertes calculéesHMT avec 3 m de hauteur
40 mm4,57 m7,57 m
50 mm1,54 m4,54 m
63 mm0,5 m3,5 m

Dans cet exemple mathématique, réduire le diamètre fait monter la vitesse et les pertes. Augmenter le diamètre sans étude n’est pas non plus une solution automatique : le transport des matières, la vitesse, la fréquence des cycles et les préconisations de la pompe doivent rester cohérents.

Voir les hypothèses du calcul pédagogique

Conduite pleine, écoulement permanent, eau assimilée à un liquide de masse volumique constante, coefficient de frottement Darcy f fixé à 0,03, somme des coefficients singuliers K = 6. Pertes J = (f × L / D + K) × v² / (2g), avec v = Q / A et g = 9,81 m/s². Ce coefficient et ces accessoires sont des hypothèses d’enseignement, pas des mesures de chantier.

Faire varier le diamètre et la longueur pour comprendre

Ce démonstrateur utilise les mêmes hypothèses simplifiées. Il ne choisit pas une pompe et ne valide ni le transport des matières ni une installation.

f = 0,03 fixe. Longueur totale, y compris les parties verticales. Ces hypothèses pédagogiques ne choisissent ni un DN ni une pompe.

Vitesse : 0,85 m/s · pertes : 1,54 m · HMT : 4,54 m (hypothèses pédagogiques)

Lire une courbe de pompe : le bon débit à la bonne hauteur

Une pompe ne fournit pas le même débit à toutes les hauteurs. Le point de fonctionnement résulte de la rencontre entre sa courbe et la résistance du réseau. Il faut comparer le débit requis à la HMT calculée, puis respecter la zone de fonctionnement du fabricant.

Intersection entre une courbe de pompe et une courbe de réseauSchéma sans échelle : le point de fonctionnement dépend de la pompe et du réseau.Hauteur HDébit QPoint de fonctionnementCourbe de pompe fictiveCourbe de réseau fictiveSans échelle : ce dessin n’est la courbe d’aucun modèle.

La hauteur maximale et le débit maximal ne sont pas disponibles simultanément. Pour une pompe centrifuge, la hauteur maximale est généralement voisine de la fermeture, avec un débit nul ou très faible : cela ne signifie pas qu’elle assurera le débit du bâtiment à cette hauteur. Le débit maximal annoncé correspond à d’autres conditions.

Une pompe très puissante n’est pas automatiquement préférable : elle peut vider trop vite une petite cuve, multiplier les démarrages ou fonctionner hors de sa plage utile. La courbe, l’hydraulique, le moteur et la commande doivent être examinés ensemble. Les principes du point de fonctionnement et de la HMT sont détaillés dans la documentation de calcul KSB.

SEPT SITUATIONS POUR COMPRENDRE

Sept exemples de relevage avec hauteur, longueur et montage expliqués

Ce sont des scénarios pédagogiques, pas des chantiers LTDB ni des dimensionnements validés. Les débits et diamètres sont choisis pour expliquer le calcul. La commune, le nombre de logements ou la seule présence d’un WC ne suffisent pas à déterminer le débit réel.

Chaque exemple utilise une conduite pleine, f = 0,03 et les accessoires représentés globalement par une somme K explicitée. Les HMT affichées sont les résultats de ces hypothèses, hors étude transitoire, sélection de matériel et vérification des règles applicables.

SCÉNARIO PÉDAGOGIQUE 1 / 7

Buanderie en sous-sol

Exemple 1 — Buanderie en sous-solDébit supposé 3 m3/h ; hauteur 2 m ; longueur totale 12 m ; HMT calculée 2.29 m.Exemple 1 : Buanderie en sous-solLongueur totale L = 12 m (vertical compris)Ø intérieur fictif = 40 mmDébit supposé = 3 m³/hDifférence de niveau : 2 mPertes calculées : 0,29 mHMT pédagogique : 2,29 mDessin non à l’échelle. HMT issue d’hypothèses, pas d’un relevé de chantier.

Situation et matières. Eaux grises uniquement : douche, lavabo ou buanderie, sans WC.

Calcul expliqué. À 3 m³/h dans un diamètre intérieur supposé de 40 mm, la vitesse calculée est 0,66 m/s. Avec 12 m de conduite, f = 0,03 et K = 4, les pertes valent environ 0,29 m. On ajoute 2 m de hauteur géométrique : HMT ≈ 2,29 m au débit supposé.

Ce qu’il faut comprendre. Vérifier les fibres, les cheveux et la température admise ; ne pas raccorder un WC sur la seule base de la hauteur.

Famille de montage à examiner. Poste compact ou pompe pour eaux grises explicitement compatible. La référence se sélectionne sur la courbe. Aucun modèle n’est validé par ce seul exemple.

SCÉNARIO PÉDAGOGIQUE 2 / 7

WC et salle d’eau en sous-sol

Exemple 2 — WC et salle d’eau en sous-solDébit supposé 6 m3/h ; hauteur 3 m ; longueur totale 20 m ; HMT calculée 3.62 m.Exemple 2 : WC et salle d’eau en sous-solLongueur totale L = 20 m (vertical compris)Ø intérieur fictif = 50 mmDébit supposé = 6 m³/hDifférence de niveau : 3 mPertes calculées : 0,62 mHMT pédagogique : 3,62 mDessin non à l’échelle. HMT issue d’hypothèses, pas d’un relevé de chantier.

Situation et matières. La cuve reçoit des eaux-vannes et du papier toilette.

Calcul expliqué. À 6 m³/h dans un diamètre intérieur supposé de 50 mm, la vitesse calculée est 0,85 m/s. Avec 20 m de conduite, f = 0,03 et K = 5, les pertes valent environ 0,62 m. On ajoute 3 m de hauteur géométrique : HMT ≈ 3,62 m au débit supposé.

Ce qu’il faut comprendre. Un vide-cave pour eau peu chargée n’est pas adapté par défaut. Le poste, l’hydraulique, la ventilation et le trajet de refoulement sont à vérifier.

Famille de montage à examiner. Station destinée aux effluents avec matières fécales ; broyeur ou passage libre selon la conception et les conditions. Aucun modèle n’est validé par ce seul exemple.

SCÉNARIO PÉDAGOGIQUE 3 / 7

Maison en contrebas

Exemple 3 — Maison en contrebasDébit supposé 8 m3/h ; hauteur 5 m ; longueur totale 60 m ; HMT calculée 5.9 m.Exemple 3 : Maison en contrebasLongueur totale L = 60 m (vertical compris)Ø intérieur fictif = 63 mmDébit supposé = 8 m³/hDifférence de niveau : 5 mPertes calculées : 0,9 mHMT pédagogique : 5,9 mDessin non à l’échelle. HMT issue d’hypothèses, pas d’un relevé de chantier.

Situation et matières. Les eaux d’une maison doivent rejoindre un raccordement situé plus haut.

Calcul expliqué. À 8 m³/h dans un diamètre intérieur supposé de 63 mm, la vitesse calculée est 0,71 m/s. Avec 60 m de conduite, f = 0,03 et K = 6, les pertes valent environ 0,9 m. On ajoute 5 m de hauteur géométrique : HMT ≈ 5,9 m au débit supposé.

Ce qu’il faut comprendre. Déterminer le débit à partir des appareils et des simultanéités, puis examiner la longueur totale et les accessoires. Une hauteur annoncée de 6 m ne suffit pas à choisir la pompe.

Famille de montage à examiner. Poste extérieur ou solution adaptée au site ; la cuve et le refoulement font partie de la sélection. Aucun modèle n’est validé par ce seul exemple.

SCÉNARIO PÉDAGOGIQUE 4 / 7

Refoulement long sur terrain

Exemple 4 — Refoulement long sur terrainDébit supposé 6 m3/h ; hauteur 2 m ; longueur totale 120 m ; HMT calculée 4.94 m.Exemple 4 : Refoulement long sur terrainLongueur totale L = 120 m (vertical compris)Ø intérieur fictif = 50 mmDébit supposé = 6 m³/hDifférence de niveau : 2 mPertes calculées : 2,94 mHMT pédagogique : 4,94 mDessin non à l’échelle. HMT issue d’hypothèses, pas d’un relevé de chantier.

Situation et matières. La différence de niveau est faible mais le tuyau parcourt une grande distance.

Calcul expliqué. À 6 m³/h dans un diamètre intérieur supposé de 50 mm, la vitesse calculée est 0,85 m/s. Avec 120 m de conduite, f = 0,03 et K = 8, les pertes valent environ 2,94 m. On ajoute 2 m de hauteur géométrique : HMT ≈ 4,94 m au débit supposé.

Ce qu’il faut comprendre. Ici les pertes supposées sont supérieures à la hauteur géométrique. Une petite remontée ne signifie donc pas une faible HMT. Le profil et les points hauts restent à étudier.

Famille de montage à examiner. Comparer les courbes de plusieurs variantes au débit voulu et vérifier la conduite, pas seulement la puissance. Aucun modèle n’est validé par ce seul exemple.

SCÉNARIO PÉDAGOGIQUE 5 / 7

Cuisine professionnelle

Exemple 5 — Cuisine professionnelleDébit supposé 6 m3/h ; hauteur 3 m ; longueur totale 25 m ; HMT calculée 3.77 m.Exemple 5 : Cuisine professionnelleLongueur totale L = 25 m (vertical compris)Ø intérieur fictif = 50 mmDébit supposé = 6 m³/hDifférence de niveau : 3 mPertes calculées : 0,77 mHMT pédagogique : 3,77 mDessin non à l’échelle. HMT issue d’hypothèses, pas d’un relevé de chantier.

Situation et matières. Le poste reçoit les effluents d’une activité de cuisine.

Calcul expliqué. À 6 m³/h dans un diamètre intérieur supposé de 50 mm, la vitesse calculée est 0,85 m/s. Avec 25 m de conduite, f = 0,03 et K = 6, les pertes valent environ 0,77 m. On ajoute 3 m de hauteur géométrique : HMT ≈ 3,77 m au débit supposé.

Ce qu’il faut comprendre. Le calcul hydraulique ne valide pas la présence de graisses ou d’eaux très chaudes. Prétraitement, température et fréquence d’entretien sont des critères distincts.

Famille de montage à examiner. Pompe et cuve compatibles avec l’effluent défini ; le séparateur et sa position sont à étudier selon la configuration. Aucun modèle n’est validé par ce seul exemple.

SCÉNARIO PÉDAGOGIQUE 6 / 7

Petite copropriété à deux pompes

Exemple 6 — Petite copropriété à deux pompesDébit supposé 12 m3/h ; hauteur 4 m ; longueur totale 45 m ; HMT calculée 4.75 m.Exemple 6 : Petite copropriété à deux pompesLongueur totale L = 45 m (vertical compris)Ø intérieur fictif = 75 mmDébit supposé = 12 m³/hDifférence de niveau : 4 mPertes calculées : 0,75 mHMT pédagogique : 4,75 mDessin non à l’échelle. HMT issue d’hypothèses, pas d’un relevé de chantier.

Situation et matières. Un poste collectif doit rester exploitable pendant une maintenance ou une panne prévue par l’étude.

Calcul expliqué. À 12 m³/h dans un diamètre intérieur supposé de 75 mm, la vitesse calculée est 0,75 m/s. Avec 45 m de conduite, f = 0,03 et K = 8, les pertes valent environ 0,75 m. On ajoute 4 m de hauteur géométrique : HMT ≈ 4,75 m au débit supposé.

Ce qu’il faut comprendre. Le débit de 12 m³/h représente ici un point étudié pour une branche active. Il ne signifie ni 12 par pompe en toute situation ni 24 avec deux pompes.

Famille de montage à examiner. Deux pompes, branches équipées, commande et alarme adaptées. Vérifier séparément le scénario de marche parallèle. Aucun modèle n’est validé par ce seul exemple.

SCÉNARIO PÉDAGOGIQUE 7 / 7

Parking : eaux pluviales

Exemple 7 — Parking : eaux pluvialesDébit supposé 20 m3/h ; hauteur 2 m ; longueur totale 35 m ; HMT calculée 3.53 m.Exemple 7 : Parking : eaux pluvialesLongueur totale L = 35 m (vertical compris)Ø intérieur fictif = 75 mmDébit supposé = 20 m³/hDifférence de niveau : 2 mPertes calculées : 1,53 mHMT pédagogique : 3,53 mDessin non à l’échelle. HMT issue d’hypothèses, pas d’un relevé de chantier.

Situation et matières. Un parking collecte des eaux pluviales et des sédiments possibles.

Calcul expliqué. À 20 m³/h dans un diamètre intérieur supposé de 75 mm, la vitesse calculée est 1,26 m/s. Avec 35 m de conduite, f = 0,03 et K = 5, les pertes valent environ 1,53 m. On ajoute 2 m de hauteur géométrique : HMT ≈ 3,53 m au débit supposé.

Ce qu’il faut comprendre. Le débit de 20 m³/h est une hypothèse, pas un calcul de pluie. Surface, intensité retenue, ruissellement, stockage et exutoire autorisé doivent être examinés.

Famille de montage à examiner. Pompage pour les eaux réellement reçues, avec gestion des sédiments et alarmes selon le risque du site. Aucun modèle n’est validé par ce seul exemple.

DES RÉFÉRENCES DOCUMENTÉES POUR COMPARER

Quelles marques et quels types de pompes regarder ?

Voici des gammes connues avec leurs documentations officielles. Elles donnent des repères ; elles ne prouvent pas que LTDB est distributeur agréé, qu’un modèle est en stock ou qu’il convient à l’un des exemples sans sélection technique.

MarqueGamme ou modèleRepère utileVérification indispensable
GrundfosUNILIFT CC / KP ↗Familles pour drainage selon la référence. Elles ne sont pas à assimiler à une pompe de WC.Vérifier liquide, solides admis, température et courbe de la variante.
GrundfosSEG ↗Gamme avec broyeur pour les eaux usées domestiques avec toilettes selon la notice.Déterminer le point Q/H et le montage exact ; le broyeur n’accepte pas tous les déchets.
SFASanifos 280 / stations Sanicubic ↗Exemples de station à enterrer et de gamme à poser ; versions et effluents diffèrent.Choisir la variante avec sa cuve, son hydraulique, ses niveaux et ses conditions d’installation.
WiloRexa MINI3 ↗Famille submersible dont l’usage dépend de la référence et de son intégration.La documentation V04 précise les conditions d’utilisation avec matières fécales, notamment l’intégration au système indiqué ; le nom MINI3 seul ne suffit pas.
PedrolloVX / VXm ↗Famille à hydraulique vortex. Les passages annoncés varient selon la version.La fiche distingue notamment 40 et 50 mm selon les variantes ; cela ne garantit pas le passage des lingettes.
KSBAmaPorter ↗Famille de groupes submersibles avec plusieurs hydrauliques et tailles.Comparer la variante de roue, le raccordement, le moteur et la courbe correspondant à la référence.
DABFEKA VS / gammes FEKA ↗La FEKA VS est présentée avec une roue vortex pour eaux usées et solides admis par la notice.Toutes les pompes de la famille FEKA n’ont pas le même usage. Vérifier variante, liquide, température et courbe.

Vortex, roue à canal et broyeur : ce qui change

Hydraulique vortex

Le principe vise notamment le transport de liquides contenant des solides, selon la référence. Le passage libre annoncé et l’usage autorisé doivent être vérifiés. Une mention « vortex » ne garantit pas l’absence de bouchage par des fibres.

Hydraulique à canal

Le liquide traverse des passages de roue définis. Le choix dépend du rendement recherché, des effluents et du passage libre. Les performances ne se comparent pas uniquement en watts.

Pompe avec broyeur ou dilacérateur

Elle réduit certaines matières admises avant refoulement. La courbe, le dispositif de broyage et la conduite doivent être étudiés ensemble. Elle n’autorise ni lingettes, ni chiffons, ni corps métalliques dans le réseau.

Au remplacement : photographiez la plaque complète. Deux pompes portant un nom proche peuvent différer par le moteur, la tension, la roue, le passage libre, la sortie et la commande. Une référence compatible électriquement n’est pas forcément compatible hydrauliquement.

Volume de cuve, flotteurs et alarme : éviter les cycles mal réglés

Volume total et volume utile ne sont pas la même chose

La capacité totale de la cuve ne correspond pas forcément au volume réellement pompé entre démarrage et arrêt. Le volume utile dépend de la forme du poste et des niveaux retenus. Le volume disponible entre alarme et débordement joue encore un autre rôle.

Exemple de lecture d’une fiche : la page SFA Sanifos 280 distingue une capacité totale de 280 litres et un volume utile de 65 litres pour les versions présentées. Il faut lire la fiche de la variante retenue, pas déduire le volume utile de son seul nom.

Petit volume utile et démarrages fréquents

Illustration avec 65 litres utiles, un apport constant supposé de 2 m³/h et un débit réel de pompe supposé de 6 m³/h au point de fonctionnement : le remplissage dure environ 117 secondes ; la vidange environ 59 secondes, car les arrivées continuent pendant le pompage. Le cycle complet correspond à environ 20 démarrages par heure.

Ce résultat doit être comparé aux limites de la référence choisie. Les arrivées réelles sont variables et le débit de la pompe évolue avec le niveau ; ce calcul ne constitue pas un réglage de flotteurs à reproduire.

Deux pompes : alternance, secours ou renfort ?

En alternance, les pompes se relaient selon la commande. En secours, une pompe disponible peut reprendre le service en cas de défaillance prévue par le système. En marche parallèle, elles peuvent travailler ensemble selon le besoin. Deux pompes ne donnent pas automatiquement deux fois le débit d’une pompe : leur point de fonctionnement change avec le collecteur commun.

Principe d’un poste à deux pompesChaque branche comporte ses organes ; le collecteur et les courbes doivent être étudiés ensemble.Deux pompes, deux branches vers un collecteur communPompe 1Pompe 2Collecteur communClapet + isolement par brancheCommande : alternance,secours ou marche parallèleFonctions à définir au coffret. Deux pompes ne signifient pas automatiquement un débit doublé.

Une alarme indépendante de la commande principale et son alimentation doivent être étudiées selon le risque. Une alarme avertit ; elle ne pompe pas et ne garantit pas une continuité en cas de coupure générale.

La pompe ne fonctionne plus : quels signes observer ?

SymptômeCauses possibles à distinguerInformation utile à transmettre
Le niveau monte, la pompe ne démarre pasCommande de niveau, alimentation, protection, câble ou pompe.Niveau, voyants, alarme et événement récent, sans manipulation électrique en zone humide.
La pompe tourne mais la cuve ne baisse pasSortie obstruée, vanne, clapet, prise d’air, usure ou point hydraulique inadapté.Le niveau baisse-t-il un peu ? L’eau revient-elle après l’arrêt ?
Elle redémarre sans nouvel apport évidentRetour par le clapet, entrée permanente, commande ou volume utile trop faible.Temps entre cycles et éventuel retour d’eau observable en sécurité.
Elle tourne très souventArrivée continue, niveaux mal adaptés, petit volume utile ou débit de pompe inadapté.Origine des eaux et fréquence constatée.
Elle fait disjoncterDéfaut électrique, humidité, moteur ou blocage mécanique selon le matériel.Protection déclenchée et circonstances. Ne réarmez pas en boucle.
Odeurs ou dépôts importantsVentilation, stagnation, matières inadaptées, étanchéité du poste ou défaut d’entretien.Ancienneté du nettoyage, origine des eaux et conditions d’accès.

Si la cuve déborde, limitez les apports et contactez un professionnel. Une fosse est un espace présentant des risques de gaz et de manque d’oxygène ; son accès intérieur ne fait pas partie des vérifications à réaliser vous-même. Une pompe arrêtée peut redémarrer automatiquement. L’INRS décrit les précautions nécessaires pour les interventions en espace confiné.

Que contrôler lors de l’entretien d’une station ?

  • Accumulation de graisses, fibres, sable et matières au fond ou en surface.
  • Liberté de mouvement de la commande de niveau et état des fixations.
  • Fonctionnement des cycles, du clapet, des vannes et des alarmes.
  • État des câbles, traversées et connexions, avec intervention électrique par une personne compétente.
  • Conditions de retrait de la pompe, accès au couvercle et état des équipements visibles.
  • Évolution du débit, du bruit, de la durée des cycles et des symptômes signalés.

Le nettoyage et les contrôles se définissent selon la notice, l’usage et les constats. Un restaurant, un parking et une résidence secondaire ne justifient pas nécessairement le même programme. Une fréquence universelle annoncée sans connaître le poste serait peu utile.

Quel prix pour une pompe de relevage dans le Var ?

Dépannage et entretien

Sur devis

Selon la panne, les accès et les opérations.

Installation ou remplacement

Sur devis

Matériel, raccordements, commande et travaux à définir.

La page actuelle LTDB présente le relevage sur devis. Nous conservons cette règle : un tarif de débouchage ne couvre pas automatiquement une pompe neuve, le nettoyage d’une fosse ou la remise en état d’un coffret.

Exemple de devis de dépannage

Diagnostic du déclenchement et du refoulement, opérations réellement nécessaires, pièces éventuelles, essais et conditions de déplacement. Une remise en route et une réparation durable doivent être distinguées.

Exemple de devis de remplacement

Référence de pompe retenue, compatibilité avec la cuve et les effluents, dépose/repose, raccordements, commande, essais et gestion de l’ancien équipement selon le périmètre convenu.

Exemple de devis de poste neuf

Étude, pompe(s), cuve, accessoires, coffret, alarmes, ventilation, conduite, terrassement, raccordement électrique, raccordement au réseau et mise en service : chaque lot inclus ou exclu doit être lisible.

Si une inspection de canalisation est utile en complément, la référence de l’offre caméra reste 110 € TTC — rapport écrit, dans le périmètre confirmé. Elle ne constitue pas, à elle seule, une étude complète de poste de relevage.

UN DÉPANNAGE LTDB DOCUMENTÉ

À Toulon : remise en route après un débordement de cuve

TOULON · 11 AOÛT 2026

Déclenchement, flotteur et connexion exposée à l’humidité

Dépannage LTDB de pompe de relevage à Toulon — photo du dossier 1
Photo du dossier · vue 1

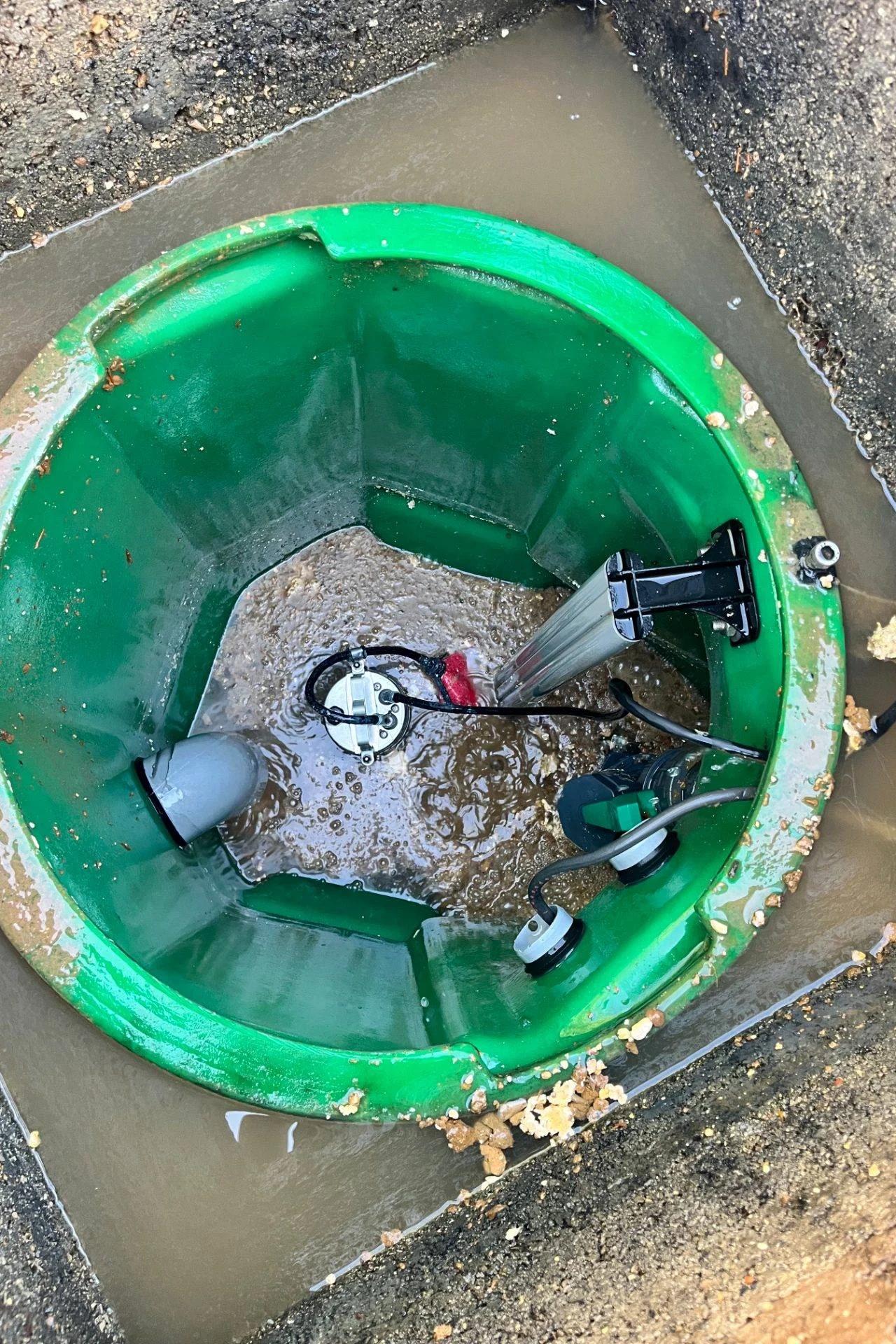

Dépannage LTDB de pompe de relevage à Toulon — photo du dossier 2
Photo du dossier · vue 2

Constat. Le compte rendu décrit une cuve ayant débordé, avec un problème de déclenchement associé au réglage du flotteur et une connexion exposée à l’humidité.

Action attestée. La pompe est remise en route et des contrôles vérifient la reprise de l’évacuation.

Résultat. Le fonctionnement est rétabli temporairement. Le réglage plus précis du flotteur et la protection de la connexion restent des recommandations à planifier ; le dossier n’atteste pas leur réalisation.

Lire le compte rendu complet →

Relevage dans le Var : partir du bâtiment et des accès réels

LTDB intervient dans le Var. Lors du premier échange, précisez la commune, le type de poste, la référence et l’état de l’accès. Le rendez-vous et les moyens sont confirmés selon le besoin et les disponibilités.

Toulon et les communes voisines

Toulon, La Seyne-sur-Mer, Six-Fours, La Garde et La Valette : pour un immeuble ou un parking, identifiez le gestionnaire, la commande et les accès communs. Le dossier de Toulon est une preuve locale ; les sept exemples techniques de cette page sont pédagogiques.

Intervention à Toulon →

Hyères et le littoral

Hyères, La Londe, Bormes et Le Lavandou : précisez les eaux reçues et si le poste concerne un logement, une activité ou un réseau pluvial. Une situation en bord de mer ne permet pas de supposer que la pompe reçoit une eau salée.

Intervention à Hyères →

Centre Var et Dracénie

Brignoles, Saint-Maximin, Cuers, Draguignan et Les Arcs : préparez un plan ou un croquis des niveaux et du refoulement. Une maison en contrebas et un poste après traitement demandent des analyses différentes.

Consulter les communes →

Est Var et golfe de Saint-Tropez

Fréjus, Saint-Raphaël, Puget-sur-Argens, Sainte-Maxime et Cogolin : sur un camping ou un site à occupation variable, communiquez les périodes d’activité, la provenance des effluents et les contraintes d’accès.

Vérifier votre secteur →

LES MOTS DU RELEVAGE

Lexique : comprendre la pompe, la fosse et le refoulement

Poste / station de relevage
Ensemble qui collecte et pompe une eau vers un point de rejet.
Cuve / bâche de pompage
Réservoir recevant les eaux avant leur pompage.
Pompe submersible
Pompe conçue pour fonctionner immergée dans les conditions de sa notice.
Eaux grises
Eaux domestiques sans rejets de toilettes ; leur composition reste à préciser.
Eaux-vannes / eaux noires
Eaux provenant des toilettes.
Eaux pluviales
Eaux de pluie collectées ; elles peuvent transporter des particules.
Effluent
Liquide à évacuer et matières qu’il transporte.
Passage libre
Dimension de passage définie pour l’hydraulique ; ce n’est pas une garantie contre les déchets fibreux.
Roue vortex
Hydraulique utilisant un effet de vortex selon sa conception.
Roue à canal
Roue possédant un ou plusieurs passages d’écoulement.
Broyeur / dilacérateur
Dispositif réduisant certaines matières admises avant leur transport.
Flotteur
Organe suivant le niveau pour commander une fonction selon le poste.
Capteur de niveau
Dispositif mesurant ou détectant un niveau pour la commande ou l’alarme.
Niveau ON / OFF
Niveaux retenus pour le démarrage et l’arrêt.
Volume utile
Volume compris entre deux niveaux de fonctionnement définis.
Volume de réserve
Volume encore disponible avant un seuil critique ; il ne se confond pas avec le volume total.
Refoulement
Conduite et trajet dans lesquels la pompe pousse les eaux.
Hauteur géométrique
Différence d’altitude à considérer entre les niveaux de référence du système.
HMT
Hauteur manométrique totale demandée à la pompe au débit étudié.
Pertes de charge linéaires
Résistances à l’écoulement dans les longueurs de conduite.
Pertes singulières
Résistances associées aux accessoires et changements de géométrie.
Débit Q
Volume transporté par unité de temps, par exemple en m³/h ou L/s.
Vitesse v
Vitesse moyenne dans une section pour le débit étudié.
Diamètre intérieur
Dimension intérieure réellement disponible dans la conduite.
DN / diamètre nominal
Désignation de dimension qui n’est pas automatiquement le diamètre intérieur mesuré.
Courbe Q/H
Relation entre débit et hauteur de la pompe, dans des conditions précisées.
Point de fonctionnement
Point résultant de la pompe et de la résistance du réseau.
Clapet antiretour
Organe limitant le reflux dans le sens inverse du pompage.
Vanne d’isolement
Organe permettant d’isoler une branche selon le montage.
Accouplement automatique / guidage
Équipements permettant la mise en place et le retrait de la pompe selon la conception.
Alternance
Commande répartissant le fonctionnement entre plusieurs pompes.
Marche parallèle
Fonctionnement simultané de plusieurs pompes sur le système étudié.
Alarme de niveau haut
Signalement d’un niveau anormal, distinct de la commande de marche.
Marche à sec
Fonctionnement sans liquide dans les conditions nécessaires au matériel.
mCE
Mètre de colonne d’eau, unité utilisée pour exprimer une hauteur équivalente de pression.
P1 / P2
Puissance absorbée / puissance mécanique utile au moteur selon les données constructeur ; elles ne donnent pas seules le débit réel.

Questions fréquentes sur les pompes de relevage

Quelle pompe choisir pour un WC ?

Une pompe ou une station explicitement autorisée pour les eaux-vannes, sélectionnée avec le débit, la HMT et la conduite. Le seul terme « eaux chargées » ne valide pas cet usage.

Une pompe avec un passage de 50 mm accepte-t-elle les lingettes ?

Non. Une taille de passage ne garantit pas le transport d’une matière fibreuse. Les lingettes et déchets inadaptés doivent être écartés à la source.

Un broyeur permet-il de tout jeter ?

Non. Il traite les matières admises par sa notice ; ce n’est pas un broyeur de déchets universel.

Combien de mètres une pompe peut-elle pousser ?

Il faut connaître le débit, la hauteur, le diamètre intérieur, la longueur et les accessoires, puis lire la courbe du modèle. Une seule longueur maximale sans ces conditions ne décrit pas votre installation.

Peut-on utiliser la hauteur maximale de la fiche ?

Elle ne représente pas un débit garanti à cette hauteur. Il faut vérifier le point Q/H utile et la zone de fonctionnement.

Peut-on convertir dix mètres horizontaux en un mètre vertical ?

Pas avec une règle universelle. Les pertes horizontales changent notamment avec le diamètre, le débit et les accessoires.

Une pompe plus puissante règle-t-elle une cuve qui déborde ?

Pas forcément : commande bloquée, alimentation, clapet, conduite ou hydraulique peuvent être en cause. La puissance n’est qu’une donnée parmi d’autres.

Faut-il toujours deux pompes ?

Cela dépend du débit, de l’usage, du risque et du besoin de continuité. Alternance, secours et renfort parallèle doivent être définis, pas supposés.

Les deux pompes donnent-elles deux fois plus de débit ?

Pas automatiquement sur un collecteur commun. Le point de fonctionnement de l’ensemble doit être vérifié.

Pourquoi la pompe redémarre-t-elle très souvent ?

Arrivée d’eau continue, retour par le clapet, niveaux mal adaptés, petit volume utile ou sélection hydraulique peuvent l’expliquer. Il faut observer le cycle complet.

Quelle marque LTDB recommande-t-elle ?

La marque ne remplace pas une sélection. Les familles citées sont des références documentaires, sans affirmation de partenariat, de stock ou de compatibilité automatique avec votre cuve.

Peut-on remplacer une pompe par un modèle de même puissance ?

Pas sur ce seul critère. Courbe, effluents, passage, sortie, tension, commande et montage doivent être comparés.

Une pompe de cuisine peut-elle recevoir des eaux très chaudes ?

Seulement dans les limites de la référence exacte. Température, durée d’exposition et présence de graisses sont à vérifier.

Le relevage comprend-il un tarif fixe ?

LTDB présente le relevage sur devis. Dépannage, entretien, matériel neuf et travaux sont détaillés selon le besoin ; aucun prix de pose universel n’est inventé ici.

Quelles photos envoyer ?

Plaque signalétique, vue générale prise depuis une zone sûre, coffret et trajet visible. Ne descendez pas dans une fosse et ne touchez pas un raccordement humide pour faire ces photos.

Que faire si le poste déborde ?

Limitez les apports d’eau et contactez un professionnel. Évitez les contacts avec les eaux et toute manipulation électrique en zone humide.

Peut-on brancher la pluie dans un poste intérieur pour les WC ?

Ne faites pas ce raccordement par défaut. Les eaux admises, le débit de pluie, la configuration et le rejet doivent être étudiés selon les prescriptions applicables et la notice.

Décrivons votre poste avant de choisir la pompe.

Commune, type d’eau, référence, hauteur, longueur, diamètre et symptômes : transmettez ce que vous connaissez. Nous précisons les informations à relever et le devis utile.

À lire aussi : débouchage, curage et inspection caméra.

VOTRE DEMANDE EN ENVIRON 1 MINUTE

Un problème, quelques infos.
On prend le relais.

Ajoutez ce qui nous aidera à comprendre votre situation. Vous pouvez aussi continuer sans photo.

  • Sans compte à créer
  • Prix et méthode confirmés avant travaux
  • Une réponse par le canal de votre choix

Une question avant de continuer ?

  1. 1. Problème
  2. 2. Intervention
  3. 3. Contact
Que se passe-t-il ?

Photos ou PDF · 8 fichiers maximum · 10 Mo par fichier · 15 Mo au total

Réassurance

Factures compatibles assurance habitation

Nous fournissons devis et facture détaillés conformes aux exigences des assureurs pour faciliter votre remboursement.

Conforme assurance
